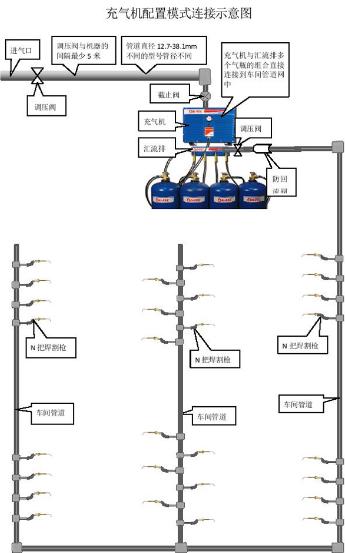

一、充气机安装图

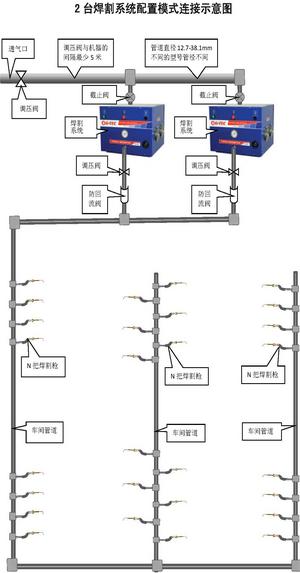

二、2台焊割系统安装示意图

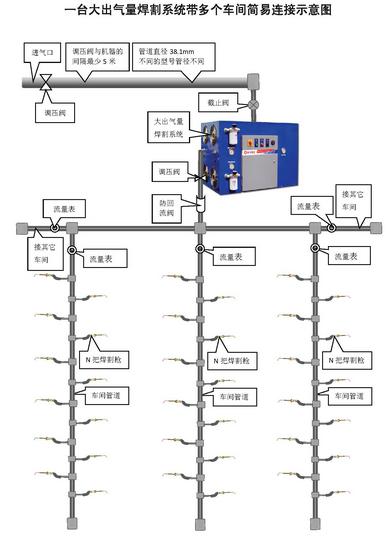

三、一台大出气量焊割系统带多个车间简易链接示意图

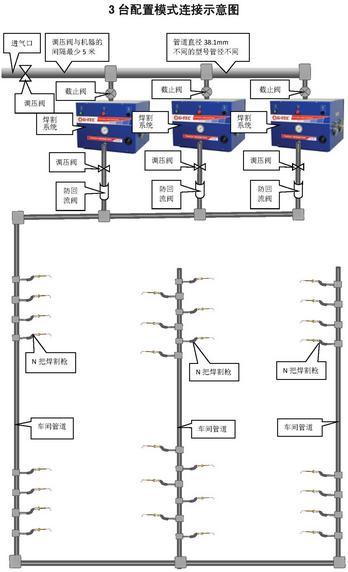

四、3台焊割系统安装示意图

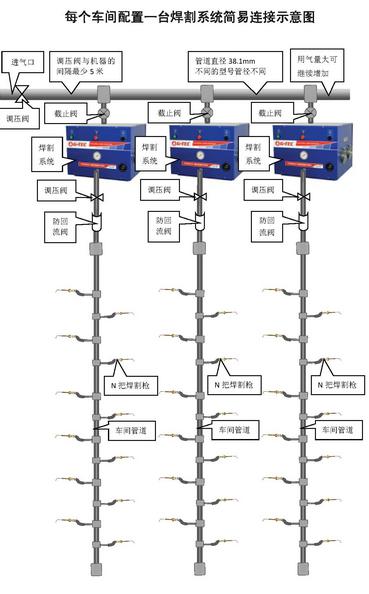

五、每个车间配置一台焊割系统简易连接示意图
即充、即接、即用
G-TEC天然气供气系统：是利用低压天然气管道，将管道中的低压天然气（只需0.034~0.1兆帕管道压力）通过连接G-TEC天然气供气系统转换成高压高温火焰。通过火焰工具调节（如焊枪、切割枪、喷射枪、加热加温枪等），提供各种高压高温火焰。使用方式：你只需将低压天然气管道连接G-TEC供气系统，开机就可迅速产生高达1兆帕高压天然气，完全可代替乙炔、丙烷（石油液化气）、丙烯等或其它危险燃气的焊割及热加工，而且不需添加任何燃气增效剂。可为你节省30%~50%以上成本。
G-TEC天然气供气系统，是有天然气管道的客户理想选择，同样可应用于：切割、焊接、铜焊、钎焊、银焊、铝焊、熔接、加热、热校正、热喷涂、热包装、高温淬火、金属热加工，食品烘烤等工业加工工艺，同样可应用到：钢材、钢坯、模具、船舶、铁路、制造、机械、军工、建筑、汽修、冶金、陶瓷、油田、珠宝、玻璃、塑料、包装、金属喷射、食品加工等多个行业领域，效果都优于乙炔、丙烷、丙烯等或其它危险燃气的效果。

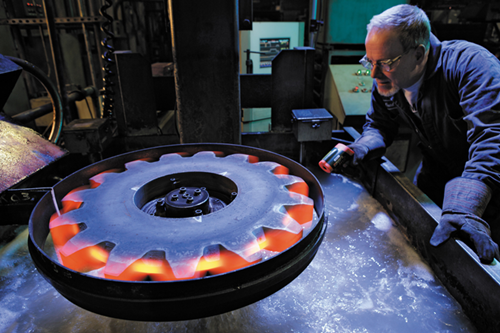

火焰淬火
钎焊银焊

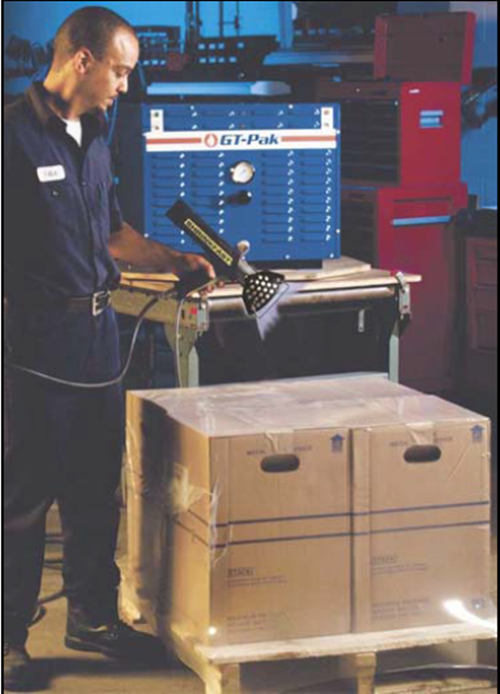

热塑包装

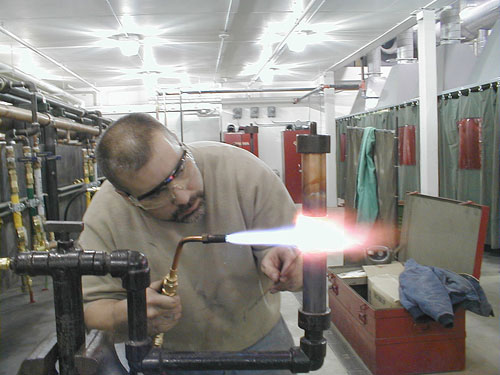

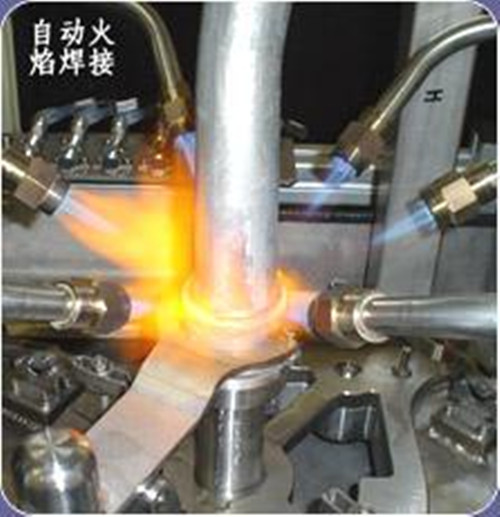

火焰焊接
加热加温

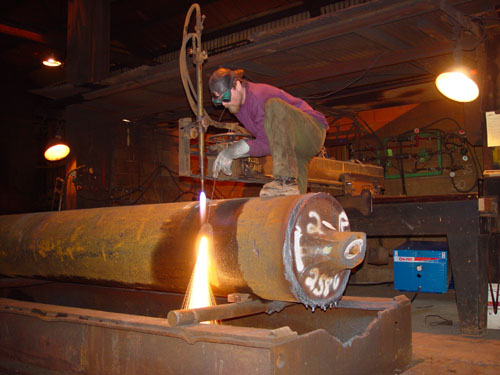

火焰切割
G-TEC天然气供气系统，操作简单、压力持续稳定、自动化程度高、安全性好、体积小、噪音低、易于移动，已创造连续开机2000小时无故障，完全区别于乙炔、丙烷、丙烯、LNG、CNG高压燃气气瓶，用于焊割领域，单台设备可连接40把枪同时切割，多台同时使用可连接多达几百把焊割枪。
G-TEC天然气供气系统，是美国职业安全健康管理局(OSHA)认可的无危害健康产品，美国纽约州消防局已通过，唯一允许可在高层建筑安装的最佳安全产品。并获得了加拿大等国际标准委员会(SCA)的认证。
G-TEC吸附天然气瓶，英文简称ANG气瓶，是美国Gas Technology Energy Concepts LLC公司研发的具有革命性天然气储存新技术，即在天然气瓶中装入高比表面活性炭（吸附剂），在常温低压(3.5-7.0 兆帕)下将天然气吸附储存在容器中。技术特点：易充装、压力低、充满气后气瓶可随意横放倒置，气瓶充装投资费用比CNG低50%,运输方便和使用安全可靠等特点，不仅安全性大大提高，市场优势非常明显。目前我公司开发出4 兆帕吸附天然气瓶，储气量达4立方米，不需添加任何燃气增效剂，且焊割效果非常好，可为你节省30~50%的成本。经美国、欧盟市场长达10年以上的工业应用，完全可以替代乙炔、丙烷、丙烯等或其它危险燃气的焊割及热加工，利用天然气充分体现了低成本、效率高、安全、节能、环保。
G-TEC吸附天然气瓶，符合国家安全及特种设备相关法律法规，通过了国家锅炉压力容器检验研究院特种设备型式试验认证，并取得了特种设备监督检验证书及吸附天然气瓶合格证等，同时成功取得国家气瓶标准化技术委员吸附式天然气瓶“行业标准”和“充装标准”。
|
型号 |
配置 |
输入压力 |
输出压力 |
供气量 |
尺寸 |
重量 |
电力 |
最小供气管 |
可连接最少 |
||
|
电压 |
电流 |
功率 |
直径 |
||||||||
|
bar |
bar |
m³/h |
cm |
kg |
V |
A |
KW |
mm |
把 |
||
|
TB-15 |
焊割供气设备 |
0.02～0.07 |
1.72 |
0.42 |
51*46*41 |
31 |
220 |
15 |
0.5 |
1/2″-12.7 |
珠宝/3 |
|
玻璃/1 |
|||||||||||
|
TB-30 |
焊割供气设备 |
0.02～0.07 |
1.72 |
0.85 |
51*46*41 |
34 |
220 |
15 |
0.7 |
1/2″-12.7 |
切割/1 |
|
TB-60 |
焊割供气设备 |
0.02～0.07 |
1.72 |
1.69 |
51*46*41 |
41 |
220 |
15 |
0.9 |
3/4″-19.1 |
切割/2 |
|
TB-125 |
焊割供气设备 |
0.02～0.07 |
1.72 |
3.54 |
51*46*41 |
44 |
220 |
20 |
2.1 |
1″-25.4 |
切割/4 |
|
TB-125C |
焊割供气设备 |
0.02～1.0 |
1.72 |
3.54 |
51*46*41 |
46 |
220 |
30 |
3.4 |
1″-25.4 |
切割/4 |
|
冷却系统 |
N/A |
N/A |
N/A |
51*46*41 |
45 |
1″-25.4 |
|||||
|
TB-125H |
焊割供气设备 |
0.02～1.0 |
10.34 |
3.54 |
51*46*41 |
48 |
220 |
30 |
3.4 |
1″-25.4 |
火焰喷涂/1 |
|
冷却系统 |
N/A |
N/A |
N/A |
51*46*41 |
45 |
1″-25.4 |
|||||
|
TB-250 |
焊割供气设备 |
0.02～0.34 |
3.1 |
7.08 |
71*61*51 |
79 |
220 |
30 |
2.3 |
1 1/2″-38.1 |
切割/6 |
|
TB-250C |
焊割供气设备 |
0.02～0.34 |
4.14 |
7.08 |
71*61*51 |
88 |
220 |
30 |
3.2 |
1/2″-12.7 |
切割/6 |
|
冷却系统 |
N/A |
N/A |
N/A |
51*46*41 |
45 |
||||||
|
TB-250H |
焊割供气设备 |
0.02～1.0 |
10.34 |
7.08 |
71*61*51 |
93 |
220 |
30 |
3.1 |
1 1/2″-38.1 |
火焰喷涂/1 |
|
冷却系统 |
N/A |
N/A |
N/A |
51*46*41 |
45 |
||||||
|
TB-500 |
焊割供气设备 |
0.02～0.34 |
3.1 |
14.16 |
71*61*51 |
116 |
220 |
30 |
3.9 |
1 1/2″-38.1 |
切割/12 |
|
TB-500C |
焊割供气设备 |
0.02～0.34 |
4.14 |
14.16 |
71*61*51 |
120 |
220 |
30 |
5.7 |
1 1/2″-38.1 |
切割/12 |
|
冷却系统 |
N/A |
N/A |
N/A |
71*61*51 |
68 |
||||||
|
TB-500H |
焊割供气设备 |
0.02～1.0 |
10.34 |
14.16 |
71*61*51 |
125 |
220 |
30 |
5.9 |
1 1/2″-38.1 |
火焰喷涂/2 |
|
冷却系统 |
N/A |
N/A |
N/A |
71*61*51 |
68 |
||||||
|
TB-350HI |
一体机 |
0.34～1.0 |
4.14 |
9.9 |
71*61*51 |
120 |
220 |
30 |
3.5 |
1 1/2″-38.1 |
切割/9 |
|
TB-1000HI |
一体机 |
0.34～1.0 |
4.14 |
28.32 |
117*83*71 |
150 |
220 |
30 |
3.5 |
1 1/2″-38.1 |
切割/25 |
|
TB-1500HI |
一体机 |
0.34～1.0 |
4.14 |
42.47 |
117*83*71 |
250 |
220 |
30 |
5.9 |
1 1/2″-38.1 |
切割/35 |
